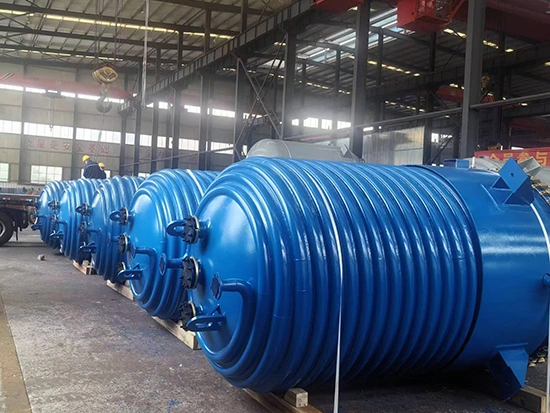

    Reaktor berlapis kaca skala besar dengan jaket pipa setengah kumparan, tipe horizontal
  • Reaktor Berlapis Kaca, Jaket Pipa Setengah Kumparan (Half Pipe Coil Jacketed)
    Reaktor berlapis kaca skala besar tipe vertikal dengan jaket pipa setengah kumparan dan bukaan nozzle samping
  • Reaktor Berlapis Kaca, Jaket Pipa Setengah Kumparan (Half Pipe Coil Jacketed)
    Reaktor berlapis kaca pipa setengah kumparan, nozzle berganda (multi-nozzle) pada bagian bawah
  • Reaktor Berlapis Kaca, Jaket Pipa Setengah Kumparan (Half Pipe Coil Jacketed)
    Reaktor berlapis kaca pipa setengah kumparan, kumparan jalur ganda

Reaktor Berlapis Kaca, Jaket Pipa Setengah Kumparan (Half Pipe Coil Jacketed) Bejana reaksi tahan korosi dengan pipa setengah kumparan yang mengelilingi dinding luar bejana Glass Lined Reactor, Half Pipe Coil Jacketed

Reaktor berlapis kaca dengan jaket pipa setengah kumparan (half-pipe coil) banyak digunakan dalam industri kimia, petrokimia, farmasi, pewarna, pestisida, dan makanan. Dibandingkan dengan reaktor berlapis kaca berjaket konvensional, desain pipa setengah kumparan menawarkan beberapa keunggulan dari sisi keamanan, perpindahan panas, struktur tangguh, dan ketahanan korosi.

  • Kapasitas: 50 – 80.000 L
  • Tekanan maksimum: hingga 16 bar (tekanan atmosfer hingga tekanan tinggi)
  • Suhu operasional: –19°C hingga 200°C
  • Standar: CE/JIS/ASME/GB
Permintaan Penawaran
  • Jenis bejana dan keamanan

    Pada jaket pipa setengah kumparan, media pemanas atau pendingin mengalir secara stabil sehingga lebih aman dibandingkan jaket konvensional. Desain ini juga membuat reaktor lebih stabil saat beroperasi pada berbagai tekanan.

  • Performa perpindahan panas

    Area perpindahan panas setengah jaket pipa setengah kumparan sekitar sepertiga lebih kecil dibanding jaket konvensional, tetapi memiliki laju aliran media dua hingga tiga kali lebih cepat. Karena itu, efisiensi perpindahan panas meningkat secara signifikan. Jaket konvensional sering menghadapi masalah seperti gangguan aliran, short-circuiting, atau ketidakmerataan distribusi panas. Desain jaket pipa setengah kumparan mengatasi masalah-masalah tersebut, terutama untuk pemanas atau pendingin berbasis cairan. Untuk pemanasan media uap, jaket konvensional terkadang lebih baik karena interaksi uap dengan pipa grup.

  • Struktur tangguh

    Desain pipa setengah kumparan meningkatkan kekuatan struktur bejana reaktor dan kestabilannya. Dengan layout aliran terbuka yang memungkinkan sirkulasi cepat, tekanan eksternal pada dinding dalam berkurang, sehingga kekuatan mekanis keseluruhan meningkat.

  • Ketahanan korosi

    Ketika menggunakan air pendingin, jaket konvensional kerap lebih rentan terhadap korosi ion seperti H⁺ dan Cl⁻ yang dapat menumpuk dan merusak dinding bejana. Desain pipa setengah kumparan memiliki aliran lebih cepat pada saluran atas dan bawah yang mengurangi risiko penumpukan deposit dan secara efektif melindungi dinding dari korosi.

Dimensi Reaktor Berlapis Kaca Berjaket Pipa Setengah Kumparan (mm)
Volume (L) 300 500 1000 1500 2000 3000 5000 6300 8000 10000
Item
D 800 900 1200 1300 1300 1600 1600 1750 1750 2000 2000
D1 900 1000 1300 1450 1450 1750 1750 1900 1900 2200 2200
D2 1032 1148 1488 1639 1675 2044 2044 2218 2218 2500 2533
D3 560 630 840 910 910 1120 1120 1225 1225 1400 1400
D4 720 810 1080 1180 1180 1440 1440 1580 1580 1800 1800
D5 350 350 400 400 400 450 450 450 450 510 510
D6 65 65 80 80 80 95 95 95 95 110 110
D7 23 23 30 30 30 30 30 30 30 36 36
H 800 1000 1200 1400 1745 1739 2700 2317 3025 3120 3460
HO 2530 2759 3222 3440 3785 4073 5115 4792 5850 5450 6270
H1 1050 1050 1240 1240 1240 1454 1535 1535 1535 1650 1700
H2 380 409 482 500 500 580 580 640 640 720 710
H3 260 270 300 330 330 330 330 330 330 420 355
H4 / ! 丨/ 960 1335 1242 2000 1490 1700 2000 2650
H5 / / / / / / 700 420 700 900 880
H6 390 420 500 600 600 700 700 700 815 850 850
B1 / / / 507 507 614 614 550 550 550 540
B2 250 270 350 350 370 370 370 370 370 400 450
Power (kW) 1.5 3 4 4 4 5.5 7.5 7.5 11 11 11
Spesifikasi Nozzle (mm)
Volume (L) 300 500 1000 1500 2000 3000 5000 6300 8000 10000
Item
a 125 150 300x400 300x400 300x400 300x400 300x400 300x400 300x400 300x400 300x400
b 100 100 125 125 125 150 150 150 150 200 200
c 65 65 100 100 100 100 100 125 125 200 200
d 80 80 100 100 100 100 100 125 125 150 150
e 65 100 100 125 125 125 125 125 125 125 125
f 65 125 125 125 125 125 125 150 150 125 125
g 65 100 100 100 100 100 100 125 125 150 150
h / / 100 200 125 125 125 150 150 125 125
K / / / / / / / / / 150 150
h~ 80 80 100 100 100 125 125 125 125 125 150
L1-L3 25 32 32 40 40 50 50 65 65 65 65
N1.N2 / / / 50 50 50 65 65 65 65 65
N3 / / / / / / 65 65 65 65 65

Kami juga menyediakan Aksesori untuk Peralatan Berlapis Kaca
Tangki Penyimpanan Berlapis Kaca
Tangki Penyimpanan Berlapis Kaca
Kolom Berlapis Kaca
Kolom Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
LIHAT SELENGKAPNYA

Reaktor berlapis kaca tipe terbuka terdiri atas beberapa komponen penting, yaitu badan reaktor, penutup yang dapat dilepas, gasket penyegel, serta clamp pengunci. Gasket berfungsi untuk memastikan penyegelan yang rapat antara penutup dan badan reaktor, sementara clamp menjaga keduanya tetap terkunci erat sehingga reaktor aman dan tertutup rapat selama operasi.

Tekanan desain internal bergantung pada metode penyegelan. Untuk penyegelan dengan packing seal, tekanan desainnya adalah 0,2 MPa. Jika menggunakan mechanical seal, tekanan desain dapat mencapai 0,4 MPa hingga 1,0 MPa, tergantung konfigurasi yang dipilih.

Beberapa model reaktor berlapis kaca tipe tertutup dilengkapi tutup manhole cepat buka serta manhole ganda untuk memudahkan akses inspeksi dan pemeliharaan. Penutup reaktor menggunakan flensa dengan las tumpul (butt-welded) yang memastikan sambungan yang lebih kuat dan mempermudah pemasangan komponen tambahan. Reaktor ini memadukan durabilitas dengan kenyamanan operasional.

Dibandingkan jaket konvensional, jaket pipa setengah kumparan (half-pipe coil jacket) umumnya memberikan perpindahan panas yang lebih baik untuk media pemanas atau pendingin berbasis cairan. Meskipun luas permukaannya sekitar sepertiga lebih kecil dari jaket konvensional, tetapi memiliki laju alir dua hingga tiga kali lebih tinggi. Aliran yang lebih cepat mencegah masalah umum pada desain konvensional, seperti distribusi panas tidak merata atau penumpukan deposit, sehingga panas tersebar lebih merata dan proses menjadi lebih efisien serta stabil.

Kami merekomendasikan reaktor berlapis kaca dengan jaket pipa setengah kumparan. Air pendingin sering mengandung ion seperti H⁺ dan Cl⁻ yang dapat mempercepat korosi. Pada jaket konvensional, endapan mudah terbentuk dan memperparah korosi. Sedangkan jaket pipa setengah kumparan memungkinkan aliran yang lebih cepat, sehingga meminimalkan pembentukan deposit dan mengurangi risiko korosi pada dinding reaktor.

Tentu saja, reaktor berlapis kaca dengan jaket pipa setengah kumparan kami telah bersertifikat CE untuk memenuhi permintaan pasar Uni Eropa, serta memenuhi standar Jepang JIS, kode ASME Amerika Serikat, dan standar JB China. Dengan sertifikasi yang lengkap, reaktor kami sepenuhnya memenuhi persyaratan dan standar ekspor ke pasar Uni Eropa.
