Reaktor Berlapis Kaca, Tipe Tebuka
Reaktor berlapis kaca dengan tangki keseimbangan dan desain batang pelepas cepat

Reaktor Berlapis Kaca, Tipe Tebuka Bejana reaktor tahan korosi dengan katup atas yang dapat dilepas Glass Lined Reactors, Open Type

Reaktor berlapis kaca ini disemprotkan dengan bubuk kaca kaya silika pada permukaan bagian dalam baja pada proses produksi. Setelah itu, bejana reaktor dibakar pada suhu tinggi agak lapisan kaca melebur dan melekat kuat pada baja, dan membentuk struktur komposit yang tahan lama.

  • Kapasitas: 50 – 80.000 L
  • Tekanan maksimum: hingga 16 bar (tekanan atmosfer hinggaa tekanan tinggi)
  • Suhu operasional: –19 °C hingga 200 °C
  • Standar: CE/JIS/ASME/GB
Permintaan Penawaran
Reaktor Berlapis Kaca, Tipe Tebuka

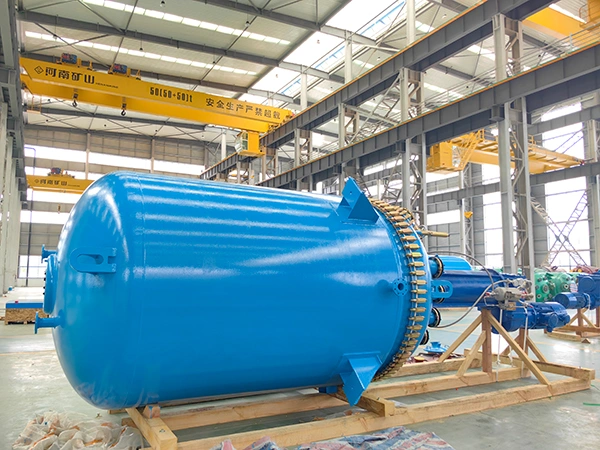

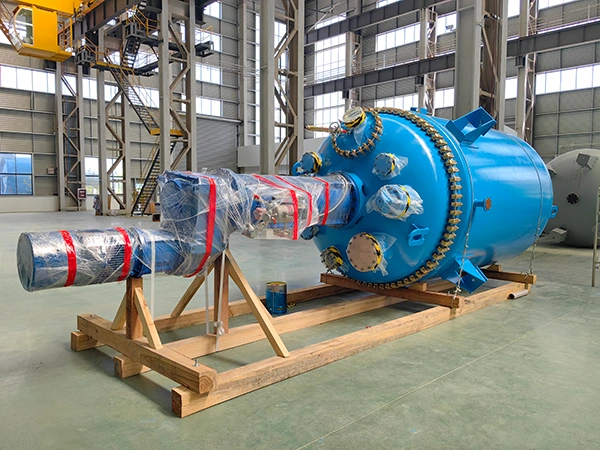

Reaktor berlapis kaca tipe terbuka 6.300 L dengan penutup manhole cepat buka
Reaktor Berlapis Kaca, Tipe Tebuka

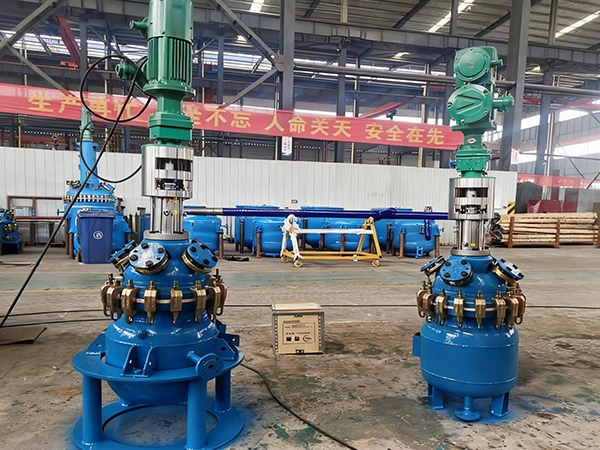

Reaktor berlapis kaca rangka terintegrasi
Reaktor Berlapis Kaca, Tipe Tebuka

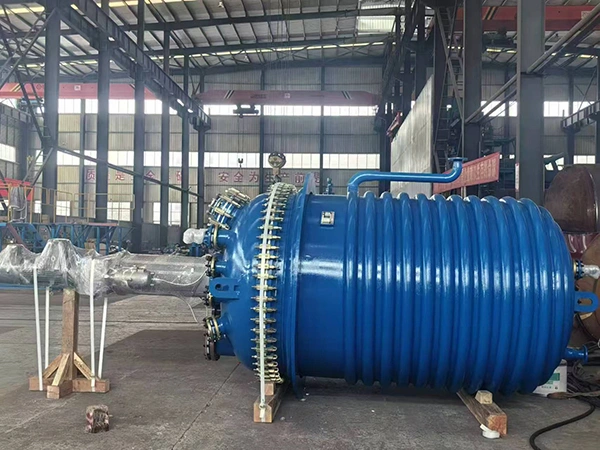

Reaktor berlapis kaca dengan sistem sambungan air khusus
Reaktor Berlapis Kaca, Tipe Tebuka

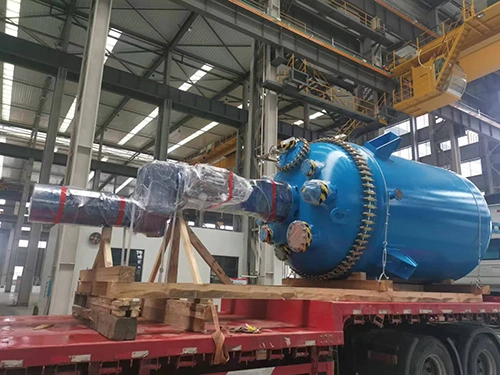

Reaktor berlapis kaca struktur khusus dengan tangki keseimbangan
Reaktor Berlapis Kaca, Tipe Tebuka

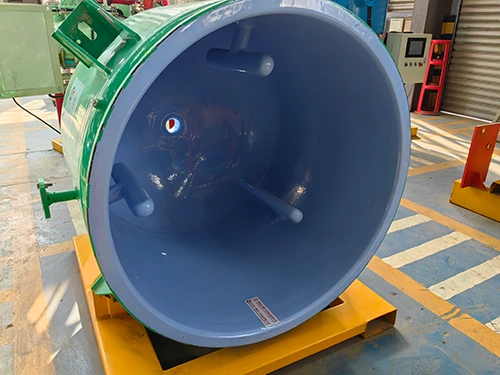

Reaktor berlapis kaca dengan bilah baffle tetap
Reaktor Berlapis Kaca, Tipe Tebuka

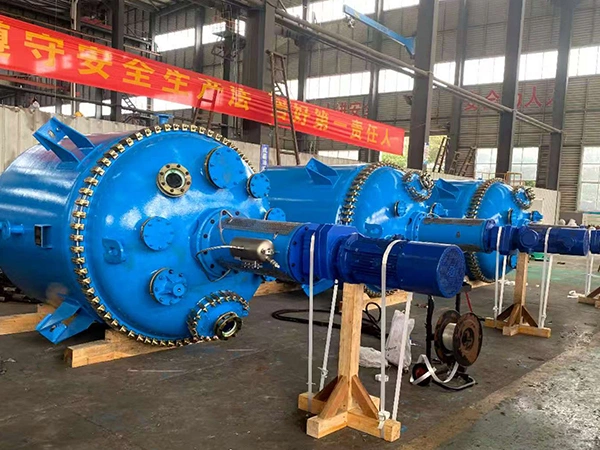

Reaktor berlapis kaca tipe terbuka 10.000 L

Reaktor tipe terbuka memiliki desain penutup dan badan bejana sebagai dua bagian terpisah. Keduanya disegel menggunakan gasket dan dikencangkan dengan clamp untuk menjaga segel yang kedap selama operasi.

Material baja yang kuat dipadukan dengan lapisan kaca yang stabil dan tahan korosi, menghasilkan reaktor dengan permukaan dalam yang halus, mudah dibersihkan, serta tahan benturan, panas, gesekan, dan korosi kimia. Berkat keunggulan tersebut, reaktor berlapis kaca tipe terbuka sangat sesuai untuk proses seperti hidrolisis, netralisasi, kristalisasi, pencampuran, dan emulsifikasi.

Reaktor berlapis kaca terbuka ini banyak digunakan pada industri kimia, petrokimia, farmasi, pestisida, makanan, hingga industri zat pewarna. Selain ukuran standar, kami juga menyediakan desain non-standar untuk memenuhi kebutuhan khusus Anda.

Parameter Teknis
Tekanan desain Internal Segel pengepakan 0,2MPa
Segel mekanis 0,4MPa/1,0MPa
Jaket  0,6MPa/0,8Mpa/1,0MPa
Rentang suhu Internal -19℃~+200℃
Jaket  -19℃~+200℃
Kecepatan agitator Tipe jangkar/rangka  63r/min
Tipe dayung 110r/min~130r/min
Tipe impeller  110r/min~130r/min

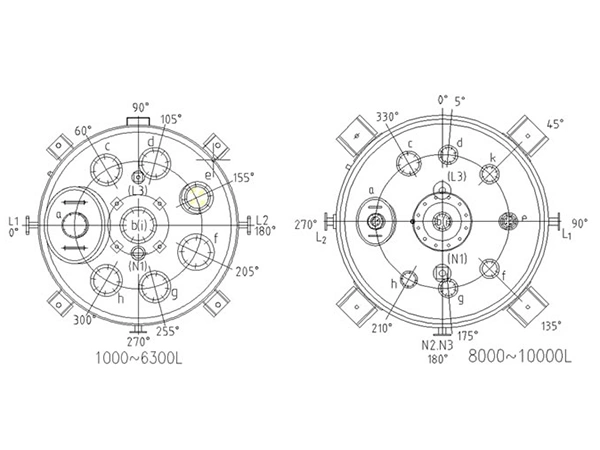

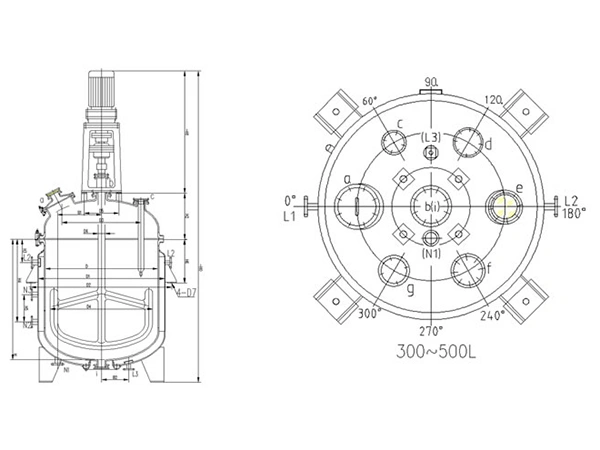

Gambar Teknik
Gambar Teknik
Gambar Teknik
Dimensi Reaktor Berlapis Kaca Tipe Terbuka (mm)
Volume (L) 300 500 1000 1500 2000 3000 5000 6300 8000 10000
Item
D 800 900 1200 1300 1300 1600 1600 1750 1750 2000 2000
D1 900 1000 1300 1450 1450 1750 1750 1900 1900 2200 2200
D2 1032 1148 1488 1639 1675 2044 2044 2218 2218 2500 2533
D3 560 630 840 910 910 1120 1120 1225 1225 1400 1400
D4 720 810 1080 1180 1180 1440 1440 1580 1580 1800 1800
D5 350 350 400 400 400 450 450 450 450 510 510
D6 65 65 80 80 80 95 95 95 95 110 110
D7 23 23 30 30 30 30 30 30 30 36 36
H 800 1000 1200 1400 1745 1739 2700 2317 3025 3120 3460
H0 2530 2759 3222 3440 3785 4073 5115 4792 5850 5450 6270
H1 1050 1050 1240 1240 1240 1454 1535 1535 1535 1650 1700
H2 380 409 482 500 500 580 580 640 640 720 710
H3 260 270 300 330 330 330 330 330 330 420 355
H4 / / / 960 1335 1242 2000 1490 1700 2000 2650
H5 / / / / / / 700 420 700 900 880
H6 390 420 500 600 600 700 700 700 815 850 850
B1 / / / 507 507 614 614 550 550 550 540
B2 250 270 350 350 370 370 370 370 370 400 450
Power (kW) 1.5 3 4 4 4 5.5 7.5 7.5 11 11 11
Spesifikasi Nozzle (mm)
Volume (L) 300 500 1000 1500 2000 3000 5000 6300 8000 10000
Item
a 125 150 300×400 300×400 300×400 300×400 300×400 300×400 300×400 300×400 300×400
b 100 100 125 125 125 150 150 150 150 200 200
c 65 65 100 100 100 100 100 125 125 200 200
d 80 80 100 100 100 100 100 125 125 150 150
e 65 100 100 125 125 125 125 125 125 125 125
f 65 125 125 125 125 125 125 150 150 125 125
g 65 100 100 100 100 100 100 125 125 150 150
h / / 100 200 125 125 125 150 150 125 125
K / / / / / / / / / 150 150
i 80 80 100 100 100 125 125 125 125 125 150
L1-L3 25 32 32 40 40 50 50 65 65 65 65
N1, N2 / / / 50 50 50 65 65 65 65 65
N3 / / / / / / 65 65 65 65 65

Kami juga menyediakan Komponen Proses Berlapis Kaca untuk Peralatan Berlapis Kaca

Komponen

Reaktor berlapis kaca tipe terbuka memiliki badan bejana dan penutup atas yang dapat dipisahkan. Kedua bagian tersebut disambungkan dan dikencangkan menggunakan gasket serta klem pengikat.

Sesuai kebutuhan proses, penutup reaktor dapat dilengkapi dengan berbagai komponen berikut:

  • Agitator (sistem pengaduk)
  • Segel mekanis
  • Nozel pemasukan bahan
  • Kaca pengamat
  • Thermowell
  • Sekat aliran (baffle)
  • Pipa celup (dip pipe)
  • Port pengambilan sampel

Reaktor berlapis kaca ini juga dapat dilengkapi dengan jaket pemanas/pendingin dan katup pengeluaran material di bagian bawah, sehingga proses reaksi, pengadukan, perpindahan panas, dan pengeluaran material dapat dilakukan dalam satu sistem terintegrasi..

Bagaimana cara kerja reaktor berlapis kaca tipe terbuka?

Reaktor berlapis kaca tipe terbuka dibuat dengan mengaplikasikan enamel kaca berkadar silika tinggi pada permukaan bagian dalam bejana baja karbon. Setelah melalui proses pembakaran pada suhu tinggi, lapisan kaca akan melebur dan menyatu kuat dengan substrat baja, membentuk struktur komposit baja-kaca. Baja memberikan kekuatan mekanis dan ketahanan terhadap tekanan, sedangkan lapisan kaca yang bersifat inert secara kimia memberikan perlindungan yang memisahkan media proses dari permukaan logam. Kombinasi ini memberikan ketahanan terhadap berbagai media korosif, termasuk asam kuat, basa kuat, dan zat pengoksidasi, kecuali media yang mengandung ion fluorida.

Penutup reaktor dirancang agar dapat dilepas dan dipasang kembali menggunakan gasket serta klem pengikat. Material dimasukkan dengan membuka penutup, kemudian dicampur menggunakan agitator. Selama proses berlangsung, jaket pemanas atau pendingin mengatur suhu material sesuai kebutuhan. Sistem tersebut mengintegrasikan proses skala besar (batch), seperti hidrolisis, netralisasi, kristalisasi, dan emulsifikasi, tanpa kontak langsung antara material proses dan struktur baja.
Tangki Penyimpanan Berlapis Kaca
Tangki Penyimpanan Berlapis Kaca
Kolom Berlapis Kaca
Kolom Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
LIHAT SELENGKAPNYA

Reaktor berlapis kaca tipe terbuka terdiri atas beberapa komponen penting, yaitu badan reaktor, penutup yang dapat dilepas, gasket penyegel, serta clamp pengunci. Gasket berfungsi untuk memastikan penyegelan yang rapat antara penutup dan badan reaktor, sementara clamp menjaga keduanya tetap terkunci erat sehingga reaktor aman dan tertutup rapat selama operasi.

Tekanan desain internal bergantung pada metode penyegelan. Untuk penyegelan dengan packing seal, tekanan desainnya adalah 0,2 MPa. Jika menggunakan mechanical seal, tekanan desain dapat mencapai 0,4 MPa hingga 1,0 MPa, tergantung konfigurasi yang dipilih.

Beberapa model reaktor berlapis kaca tipe tertutup dilengkapi tutup manhole cepat buka serta manhole ganda untuk memudahkan akses inspeksi dan pemeliharaan. Penutup reaktor menggunakan flensa dengan las tumpul (butt-welded) yang memastikan sambungan yang lebih kuat dan mempermudah pemasangan komponen tambahan. Reaktor ini memadukan durabilitas dengan kenyamanan operasional.

Dibandingkan jaket konvensional, jaket pipa setengah kumparan (half-pipe coil jacket) umumnya memberikan perpindahan panas yang lebih baik untuk media pemanas atau pendingin berbasis cairan. Meskipun luas permukaannya sekitar sepertiga lebih kecil dari jaket konvensional, tetapi memiliki laju alir dua hingga tiga kali lebih tinggi. Aliran yang lebih cepat mencegah masalah umum pada desain konvensional, seperti distribusi panas tidak merata atau penumpukan deposit, sehingga panas tersebar lebih merata dan proses menjadi lebih efisien serta stabil.

Kami merekomendasikan reaktor berlapis kaca dengan jaket pipa setengah kumparan. Air pendingin sering mengandung ion seperti H⁺ dan Cl⁻ yang dapat mempercepat korosi. Pada jaket konvensional, endapan mudah terbentuk dan memperparah korosi. Sedangkan jaket pipa setengah kumparan memungkinkan aliran yang lebih cepat, sehingga meminimalkan pembentukan deposit dan mengurangi risiko korosi pada dinding reaktor.

Tentu saja, reaktor berlapis kaca dengan jaket pipa setengah kumparan kami telah bersertifikat CE untuk memenuhi permintaan pasar Uni Eropa, serta memenuhi standar Jepang JIS, kode ASME Amerika Serikat, dan standar JB China. Dengan sertifikasi yang lengkap, reaktor kami sepenuhnya memenuhi persyaratan dan standar ekspor ke pasar Uni Eropa.
