Tangki Penyimpanan Berlapis Kaca Vertikal, Tipe Tertutup

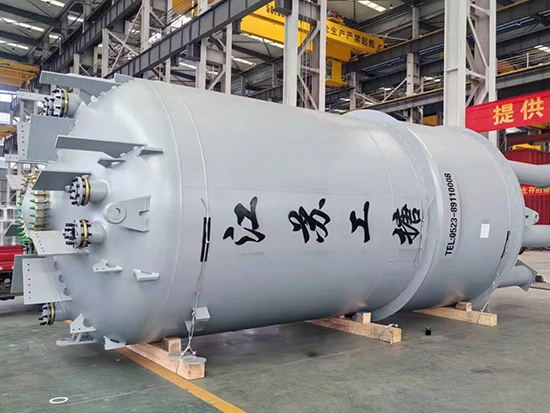

  • Tangki Penyimpanan Berlapis Kaca Vertikal, Tipe Tertutup
  • Tangki Penyimpanan Berlapis Kaca Vertikal, Tipe Tertutup
    Tangki berlapis kaca dengan kaki penyangga tinggi
  • Tangki Penyimpanan Berlapis Kaca Vertikal, Tipe Tertutup
    Tangki penyimpanan berlapis kaca skala besar berkapasitas 120.000 L dengan pagar pembatas

Tangki Penyimpanan Berlapis Kaca Vertikal, Tipe Tertutup Bejana penyimpanan tahan korosi dengan penutup yang dilas permanen Vertical Glass Lined Storage Tank, Close Type

Tangki penyimpanan berlapis kaca vertikal tipe tertutup tersedia dalam volume nominal 50 L hingga 200.000 L. Dilengkapi dengan desain non-standar yang dapat diproduksi sesuai kebutuhan proyek Anda.

Permintaan Penawaran

Kinerja keseluruhan tangki vertikal tertutup ini bergantung pada kualitas eksternal dan internal. Kualitas eksternal dievaluasi melalui inspeksi visual dan pengujian instrumen, sedangkan kualitas internal ditentukan oleh ketepatan pembentukan, pengelasan, perlakuan permukaan, serta tingkat kontrol pada setiap tahap produksi.

Cacat apa pun, baik terlihat maupun mikroskopis, dapat muncul selama proses transportasi, penyimpanan, atau operasi, yang dapat menyebabkan kegagalan peralatan. Dengan begitu, keandalan tangki sangat bergantung pada kontrol kualitas yang ketat di setiap langkah produksi, termasuk pembentukan, pengelasan, dan perlakuan permukaan.

Tangki penyimpanan berlapis kaca ini menggunakan lapisan enamel berkualitas tinggi yang membuatnya tahan lama, sembari menggabungkan kekuatan baja dengan sifat pelindung kaca. Selain itu, kontrol kualitas yang ketat di setiap tahap produksi membantu menjaga konsistensi kualitas serta memperpanjang umur pakai tangki.

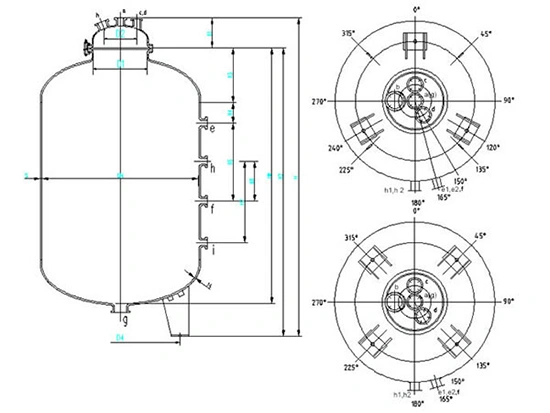

Gambar Teknik
Gambar Teknik
Dimensi Tangki Penyimpanan Berlapis Kaca Tipe Tertutup
Volume nominal VN/L DN D1 D2 D3 D4 H H1 H2 H3 H4 H5 H6 H7 H8 S
3000 1600 600 420 30 1200 2740 300 2422 550 115 1000 / / 2220 16
5000 1600 600 420 30 1200 3720 305 3400 520 130 1200 460 1200 3160 16
6300 1750 600 420 30 1225 3924 310 3604 580 130 1200 424 1200 3304 18
8000 2000 700 490 36 1500 3880 340 3520 630 150 1100 500 1100 3280 20
10000 2200 700 490 36 1520 4053 340 3703 692 150 1200 600 1200 3392 20
20000 2600 700 490 36 1820 5540 340 5200 665 150 1800 600 1800 4605 24
30000 2800 700 490 36 1960 6090 340 5750 710 150 1800 600 1800 5510 26
40000 3200 800 480 36 2400 6870 386 6474 965 150 2200 500 2200 6125 28
50000 3400 800 480 36 2720 7500 386 7124 975 150 2600 570 2600 6630 32
Spesifikasi Nozzle (mm)
Volume nominal VN/L a b c d e1-2 h1-2 g
3000 125 65 65 65 65 65 125
5000 125 65 65 65 65 65 125
6300 125 65 65 65 65 65 125
8000 125 80 65 65 80 80 125
10000 125 80 65 65 80 80 125
20000 300×400 100 100 125 100 100 125
30000 300×400 100 100 125 125 125 125
40000 125 150 100 100 125 125 200
50000 125 150 100 100 125 125 200

Kami juga menyediakan Komponen Proses Berlapis Kaca untuk Peralatan Berlapis Kaca

Kapan Sebaiknya Memilih Tangki Penyimpanan Berlapis Kaca Vertikal Tipe Tertutup?

Tangki penyimpanan berlapis kaca vertikal tipe tertutup cocok untuk proses yang tidak memerlukan pembukaan tangki secara rutin, terutama jika dibutuhkan kapasitas penyimpanan besar, sistem penyegelan yang andal, dan pengoperasian stabil dalam jangka panjang. Konstruksi tangki yang terintegrasi mengurangi jumlah flensa berukuran besar, gasket, serta sambungan pada badan tangki. Selain menghasilkan struktur yang lebih ringkas, desain ini juga mengurangi kebutuhan pemeliharaan pada sambungan berukuran besar yang menggunakan gasket.

Tangki tipe tertutup sangat sesuai untuk menyimpan bahan baku atau produk korosif dalam jangka panjang, sekaligus mendukung pasokan material yang stabil ke proses produksi berikutnya. Dalam industri kimia khusus, farmasi, agrokimia, dan produksi bahan kimia antara, tangki ini dapat digunakan sebagai tangki bahan baku, tangki penyimpanan antara, tangki penyangga (buffer tank), maupun tangki produk akhir.

Aplikasi
  • Penyimpanan Bahan BakuDigunakan untuk menyimpan bahan baku korosif, bahan kimia organik, dan material lain yang kompatibel dengan lapisan kaca sebelum dialirkan ke reaktor untuk proses reaksi kimia.
  • Penyimpanan Produk Antara (Intermediate Products) Tempat penampungan sementara atau penyimpanan produk antara untuk menjaga kelancaran aliran material di antara proses reaksi, filtrasi, distilasi, dan kristalisasi.
  • Penyimpanan Produk AkhirDigunakan untuk menyimpan produk kimia khusus, bahan farmasi, dan produk lainnya setelah proses produksi selesai, terutama material yang membutuhkan perlindungan terhadap korosi serta pengendalian kemurnian dan kontaminasi.
  • Penyimpanan Kapasitas BesarTangki penyimpanan berlapis kaca vertikal ini cocok untuk kebutuhan penyimpanan material dalam volume besar secara terpusat, termasuk proyek perluasan kapasitas produksi pabrik.
Kolom Berlapis Kaca
Kolom Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
Pengering Double Cone Berlapis Kaca
Pengering Double Cone Berlapis Kaca
LIHAT SELENGKAPNYA

Tangki penyimpanan ini dapat menahan korosi terhadap asam anorganik, asam organik, pelarut organik, dan basa lemah pada berbagai konsentrasi. Namun tidak cocok untuk menyimpan basa kuat, asam fluorida, media yang mengandung fluorida, atau asam fosfat dengan konsentrasi di atas 30% pada suhu di atas 180°C.

Pilihan tangki penyimpanan berlapis kaca yang tersedia meliputi tangki horizontal, tangki vertikal terbuka (open-top), dan tangki vertikal tertutup (closed-top). Peralatan non-standar juga dapat dirancang dan diproduksi sesuai kebutuhan proyek spesifik Anda.

Tangki penyimpanan ini dibuat dari baja dengan pelapisan kaca di bagian dalam. Badan baja memberikan kekuatan dan ketangguhan struktural, sementara lapisan kaca enamel memberikan ketahanan terhadap korosi. Pelapisan kaca juga menghasilkan permukaan halus yang stabil secara kimia, tahan panas pada tingkat tertentu, dan mudah dibersihkan.

Kualitas eksternal tangki vertikal berlapis kaca dievaluasi melalui inspeksi visual dan alat pengujian untuk memeriksa cacat permukaan. Sedangkan, kualitas internal dipengaruhi oleh berbagai faktor produksi, termasuk pembentukan bejana, pengelasan, perlakuan permukaan, serta kontrol kualitas yang ketat di setiap tahap manufaktur.

Kami menyediakan beberapa pilihan tangki penyimpanan horizontal yang bisa Anda pilih. Pertama, kami memiliki tangki dengan bukaan samping yang besar dengan jaket pipa setengan kumparan (half-pipe coil jacket). Tangki ini dapat dilengkapi dengan platform, pagar pengaman, dan tangga untuk mempermudah akses. Selain itu, tersedua tangki dengan evaporator pemanas yang cocok untuk aplikasi yang membutuhkan kontrol suhu presisi.
