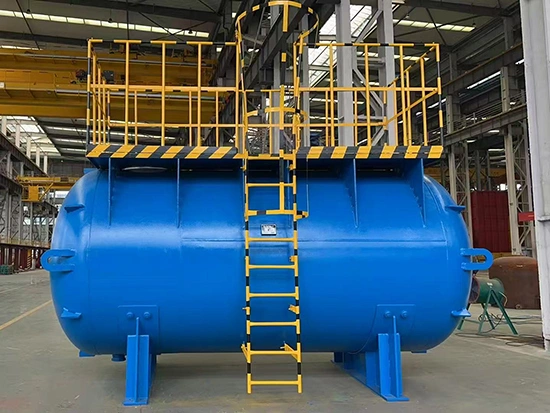

    Tangki penyimpanan berlapis kaca horizontal dengan platform, pagar pengaman, dan tangga
  • Tangki Penyimpanan Berlapis Kaca Horizontal
    Tangki penyimpanan skala besar berlapis kaca dengan pipa setengah bukaan samping
  • Tangki Penyimpanan Berlapis Kaca Horizontal
    Tangki penyimpanan berlapis kaca horizontal dengan evaporator pemanas
  • Tangki Penyimpanan Berlapis Kaca Horizontal
    Tangki penyimpanan berlapis kaca horizontal 10.000 L
  • Tangki Penyimpanan Berlapis Kaca Horizontal
    Tangki penyimpanan berlapis kaca dengan pagar pengaman

Tangki Penyimpanan Berlapis Kaca Horizontal Bejana penyimpanan tahan korosi untuk menyimpan material korosif atau sensitif Horizontal Glass Lined Storage Tank

Industri kimia, farmasi, dan petrokimia sering menangani media agresif yang dapat mengikis peralatan seiring waktu, menjadikan ketahanan korosi sebagai faktor kritis dalam desain dan pemilihan material bejana. Karena itu, ketahanan korosi adalah salah satu faktor utama yang dipertimbangkan ketika memilih bejana penyimpanan atau reaktor. Pemilihan material yang tepat tidak hanya menentukan umur pakai bejana, tetapi juga memengaruhi kualitas produk dan, dalam beberapa kasus, hasil reaksi kimia.

Permintaan Penawaran

Tangki penyimpanan berlapis kaca horizontal dirancang untuk menangani kondisi industri yang menuntut dalam hal menyimpan material korosif. Cangkang tangki penyimpanan ini dibuat dari baja karbon untuk memberikan kekuatan struktural yang diperlukan. Di bagian dalam, lapisan enamel dilebur ke baja pada suhu tinggi untuk membentuk permukaan yang halus dan stabil saat memproses bahan kimia. Lapisan enamel ini mencegah kontak langsung antara medium yang disimpan dan logam, sehingga mengurangi risiko kontaminasi dan memperpanjang umur pakai tangki. Dengan menggabungkan kekuatan dan ketahanan korosi, tangki ini dapat menyimpan berbagai bahan kimia agresif secara aman sambil mempertahankan performa yang andal.

Tangki penyimpanan horizontal ini diproduksi dengan kapasitas 50 L hingga 200.000 L, dengan tekanan desain maksimum 0,6 MPa. Tangki ini dapat menyimpan material secara aman dalam rentang suhu 0°C hingga 150°C, di mana mencakup kebutuhan berbagai proses kimia. Dengan kombinasi ketangguhan, ketahanan, dan adaptabilitas, tangki penyimpanan berlapis kaca horizontal menjadi pilihan andal untuk penggunaan industri jangka panjang.

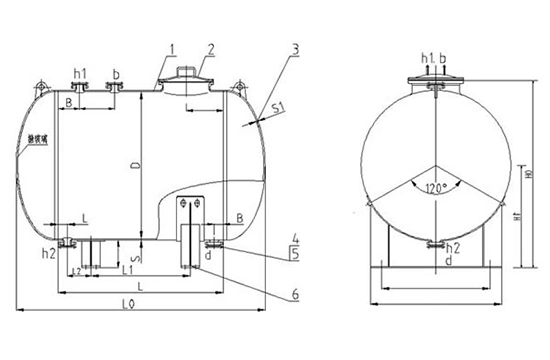

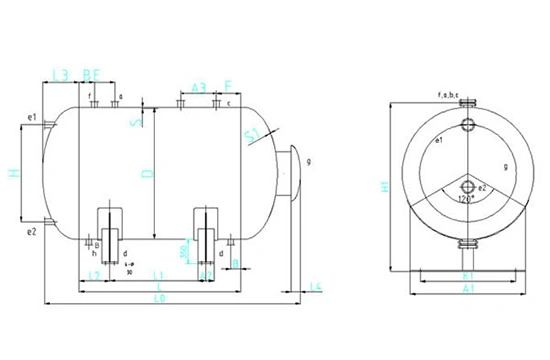

Gambar Teknik
Gambar Teknik
Gambar Teknik
Catatan:
  • 1. Badan tangki
  • 2. Penutup manhole berlapis kaca
  • 3. Kepala elips (elliptical head)
  • 4. Nozzle berlapis kaca tipe A
  • 5. Flensa lap joint
  • 6. Dudukan sadel
Dimensi Tangki Penyimpanan Berlapis Kaca Horizontal, 3.000 L–12.500 L (mm)
Volume nominal VN/L L0 L1 L2 L3 L4 H1 H A1 K1 A2 B E F A3
3000 2710 900 310 403 250 1760 1000 1350 1120 200 100 490 100 570
4000 3310 1500 310 403 250 1760 1000 1350 1120 200 100 490 120 550
5000 3265 1240 480 440 250 2080 1200 1430 1180 350 150 300 150 300
6300 4060 1740 580 440 250 1980 1200 1430 1180 350 150 600 150 600
10000 4080 1820 415 550 160 2340 1300 1780 1490 250 150 950 150 950
12500 4800 2740 470 649 260 2340 1300 1780 1490 250 150 950 150 950
Spesifikasi Nozzle (mm)
Volume nominal L Volume sebenarnya L Diameter Tangki Ketebalan kepala (head) S1 Diameter nominal nozzles (DN) Pengukur level cairan panjang × kuantitas
Ketebalan dinding s Panjang L Nozzle cadangan a Nozzle cadangan b Nozzle cadangan c Nozzle outlet d Pengukur level cairan e1, e2 nozzle inlet f nozzle outlet h Nozzle proses g

3000 3490 1450 14 1550 14 65 125 65 65 65 65 65 600 1000×1
4000 4500 1450 14 2150 14 65 125 65 65 65 65 65 600 1000×1
5000 5680 1600 16 2200 16 100 80 80 65 65 80 80 600 1200×1
6300 7100 1600 16 2900 16 100 65 65 65 65 80 80 600 1200×1
10000 10860 2000 20 2700 20 100 100 150 100 65 100 100 800 1300×1
12500 13921 2000 20 3680 20 100 100 150 100 65 100 100 800 1300×1
Dimensi Tangki Penyimpanan Berlapis Kaca Horizontal, 16.000 L–80.000 L
Volume nominal VN/L Volume sebenarnya V/L Diameter D TangkiKetebalan kepala (head) S1 Diameter nominal nozzles DN L0 L L1 L2 H0 H1
Ketebalan dinding S Panjang L Inlet b Nozzle cadangan d
16000 17756 2200 20 3840 20 150 150 5080 2840 450 142 2900 1470
20000 22330 2400 22 4030 22 150 150 5374 2930 500 140 3110 1572
25000 27790 2800 24 3480 24 150 150 5028 2280 600 238 3510 1774
30000 33300 3000 26 3630 26 150 150 5282 2370 630 236 3720 1876
40000 44000 3200 28 4300 28 200 200 6060 2800 650 234 3900 1978
50000 55000 3400 30 4830 30 200 200 6690 3230 700 232 4100 2080
63000 69000 3600 32 5480 32 200 200 7440 3780 750 230 4300 2182
80000 88000 3800 34 6390 34 200 200 8460 4590 800 228 4500 2284

Kami juga menyediakan Komponen Proses Berlapis Kaca untuk Peralatan Berlapis Kaca

Komponen

Tangki penyimpanan berlapis kaca horizontal terdiri dari badan tangki berbentuk silinder dengan lapisan kaca, kepala tangki berbentuk elips, manway berlapis kaca, nozel pemasukan dan pengeluaran material, nozel proses, serta dudukan sadel (saddle support).

Badan tangki dipasang secara horizontal dan ditopang oleh dudukan sadel yang berfungsi menahan beban tangki sekaligus menghubungkannya dengan fondasi. Sesuai karakteristik material yang disimpan dan kebutuhan operasional di lapangan, tangki dapat dilengkapi dengan sistem pengukur level cairan, manway, beberapa nozel proses, platform kerja, pagar pengaman, tangga akses, serta sistem pemanas atau pendingin eksternal.

Bagaimana memilih tangki penyimpanan berlapis kaca horizontal yang tepat?

Pemilihan tangki penyimpanan berlapis kaca horizontal tidak hanya ditentukan oleh kapasitasnya. Beberapa faktor penting juga perlu dipertimbangkan, antara lain jenis dan sifat korosif material, densitas, viskositas, suhu penyimpanan, tekanan desain, lama penyimpanan, serta laju aliran material saat pengisian dan pengeluaran. Kebutuhan insulasi atau pemanasan, sistem pemantauan level cairan, dan ketersediaan ruang instalasi juga perlu diperhitungkan agar konfigurasi tangki sesuai dengan kondisi operasional.

Gongtang menyediakan konfigurasi tangki yang dapat disesuaikan dengan kebutuhan proyek, mencakup kapasitas, rasio panjang terhadap diameter, posisi nozel, manway, letak dudukan sadel, hingga sistem pengendalian suhu. Untuk kebutuhan proses tertentu, tangki juga dapat dilengkapi dengan jaket pipa setengah kumparan (half-pipe coil jacket), platform kerja, pagar pengaman, dan tangga akses.
Kolom Berlapis Kaca
Kolom Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
Penukar Panas/Heat Exchanger Berlapis Kaca
Pengering Double Cone Berlapis Kaca
Pengering Double Cone Berlapis Kaca
LIHAT SELENGKAPNYA

Tangki penyimpanan ini dapat menahan korosi terhadap asam anorganik, asam organik, pelarut organik, dan basa lemah pada berbagai konsentrasi. Namun tidak cocok untuk menyimpan basa kuat, asam fluorida, media yang mengandung fluorida, atau asam fosfat dengan konsentrasi di atas 30% pada suhu di atas 180°C.

Pilihan tangki penyimpanan berlapis kaca yang tersedia meliputi tangki horizontal, tangki vertikal terbuka (open-top), dan tangki vertikal tertutup (closed-top). Peralatan non-standar juga dapat dirancang dan diproduksi sesuai kebutuhan proyek spesifik Anda.

Tangki penyimpanan ini dibuat dari baja dengan pelapisan kaca di bagian dalam. Badan baja memberikan kekuatan dan ketangguhan struktural, sementara lapisan kaca enamel memberikan ketahanan terhadap korosi. Pelapisan kaca juga menghasilkan permukaan halus yang stabil secara kimia, tahan panas pada tingkat tertentu, dan mudah dibersihkan.

Kualitas eksternal tangki vertikal berlapis kaca dievaluasi melalui inspeksi visual dan alat pengujian untuk memeriksa cacat permukaan. Sedangkan, kualitas internal dipengaruhi oleh berbagai faktor produksi, termasuk pembentukan bejana, pengelasan, perlakuan permukaan, serta kontrol kualitas yang ketat di setiap tahap manufaktur.

Kami menyediakan beberapa pilihan tangki penyimpanan horizontal yang bisa Anda pilih. Pertama, kami memiliki tangki dengan bukaan samping yang besar dengan jaket pipa setengan kumparan (half-pipe coil jacket). Tangki ini dapat dilengkapi dengan platform, pagar pengaman, dan tangga untuk mempermudah akses. Selain itu, tersedua tangki dengan evaporator pemanas yang cocok untuk aplikasi yang membutuhkan kontrol suhu presisi.
